축이나 핀처럼 회전 기준이 중요한 부품은 단순 절삭만으로 마무리하기 어려운 경우가 있습니다. 외형은 이미 만들어졌더라도 바깥지름의 균일성, 표면 상태, 마무리 치수 확인이 필요한 단계에서는 별도의 연삭 공정이 검토됩니다. 원통연삭기는 이런 후가공 흐름에서 원통형 공작물의 외경을 다듬기 위해 사용되는 장비입니다. 이번 글은 GU32 원통연삭기의 수동 절입 구조가 실제 작업에서 어떤 장점으로 이어질 수 있는지, 그리고 중고 장비로 검토할 때 어떤 기준을 함께 봐야 하는지에 초점을 맞췄습니다

---

원통그라인더 전면 조작부와 황삭절입량 정삭절입량 다이얼



황삭절입량과 정삭절입량 다이얼은 어떤 작업 흐름을 가지나?

전면 조작부에는 대형 핸들과 여러 조절 다이얼이 배치되어 있으며, 확대 확인 시 황삭절입량과 정삭절입량으로 보이는 다이얼 구성이 확인됩니다. 황삭은 소재를 비교적 거칠게 다듬는 단계, 정삭은 마지막 치수와 표면 상태를 맞추는 단계이며 이 장비는 작업자가 공작물 상태를 보면서 절입량을 나누어 조정하는 수동 절입 구조를 가지고 있습니다. 같은 원통형 부품이라도 소재 상태, 길이, 지름, 표면 조건이 다를 수 있기 때문에, 이런 수동 조작부는 소량 부품이나 보수용 축류 부품을 다루는 현장에서 검토하기 좋은 요소입니다.

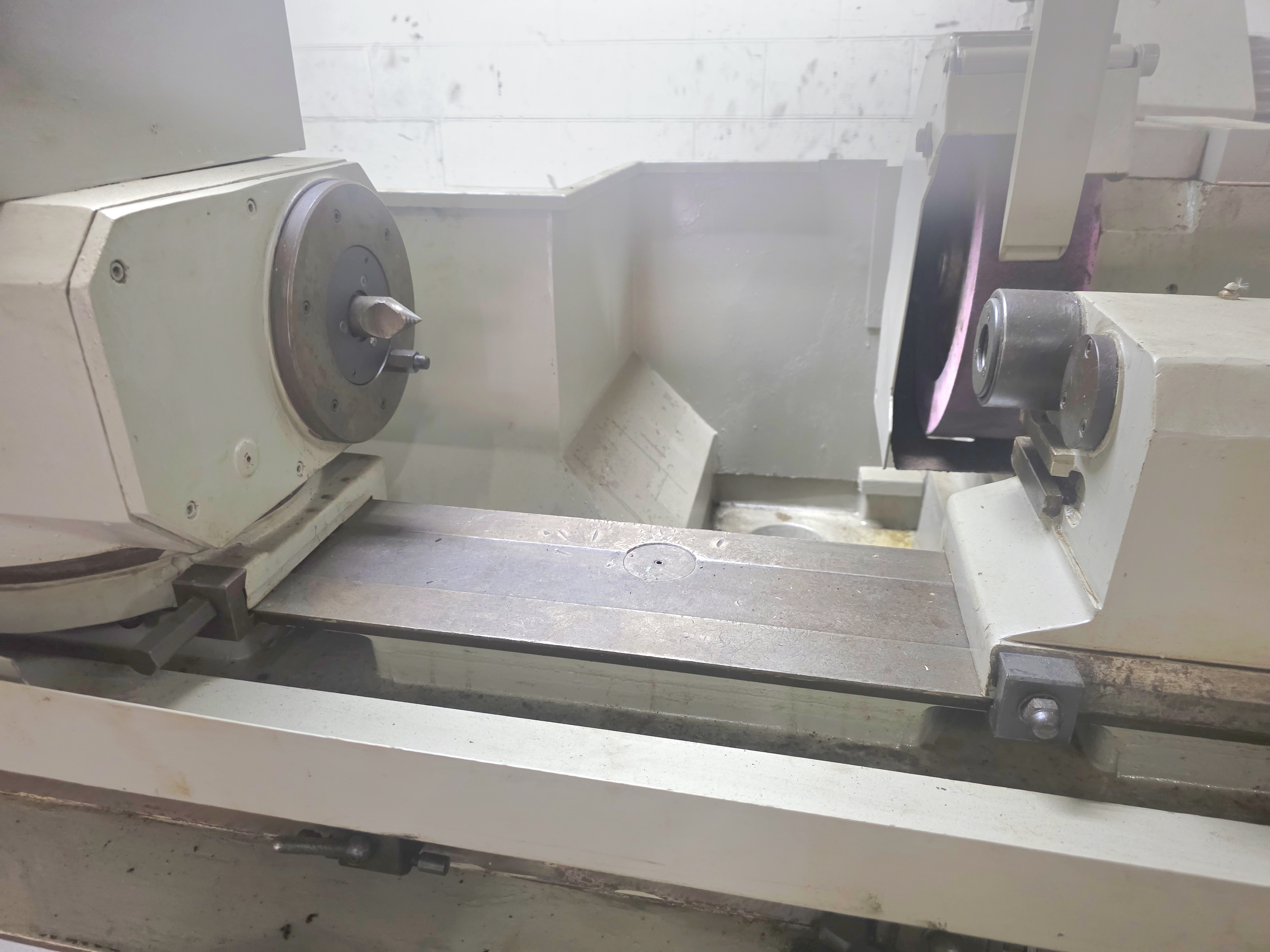

GU32 원통연삭기 숫돌 휠과 주축대 센터가 마주 보는 외경연삭 작업부



외경 마무리 공정에서 원통연삭기가 필요한 이유는 무엇일까?

주축대 센터와 숫돌 휠이 가까운 위치에서 마주 보는 작업부가 확인되며, 이는 원통형 공작물의 바깥면을 숫돌로 다듬는 외경연삭 구조를 설명하기에 적합합니다. 샤프트나 핀 형태의 부품은 절삭 후에도 외경의 균일성,  표면 상태, 마무리 치수를 다시 맞춰야 하는 경우가 있어 원통연삭기가 후가공 장비로 검토됩니다. 숫돌 휠에는 커버가 함께 배치되어 있고 공작물을 지지하는 센터 구조가 보이므로, 샤프트연마나 핀 형태 부품의 외경 작업 예시와 연결할 수 있습니다.

소형 원통연삭기 작업부와 전면 수동 핸들이 함께 보이는 측면 사진



수동 원통그라인더 구조는 어떤 작업 환경에 어울릴까?

작업부와 전면 조작부가 함께 보이는 사진입니다. 좌측 주축대와 우측 숫돌대·심압대 방향 구조, 전면 대형 핸들이 한 화면에 들어옵니다. 이 구성은 대량 자동화 라인보다 작업자가 공작물 상태를 확인하면서 이송과 절입을 직접 맞추는 현장과 잘 맞습니다. 특히 축, 핀, 롤러처럼 둥근 외경을 가진 부품은 가공 전후 상태를 보며 접근해야 할 때가 있어, 수동 원통그라인더 구조는 원통형 부품의 외경연삭 작업을 검토하는 데 적합한 형태로 볼 수 있습니다.

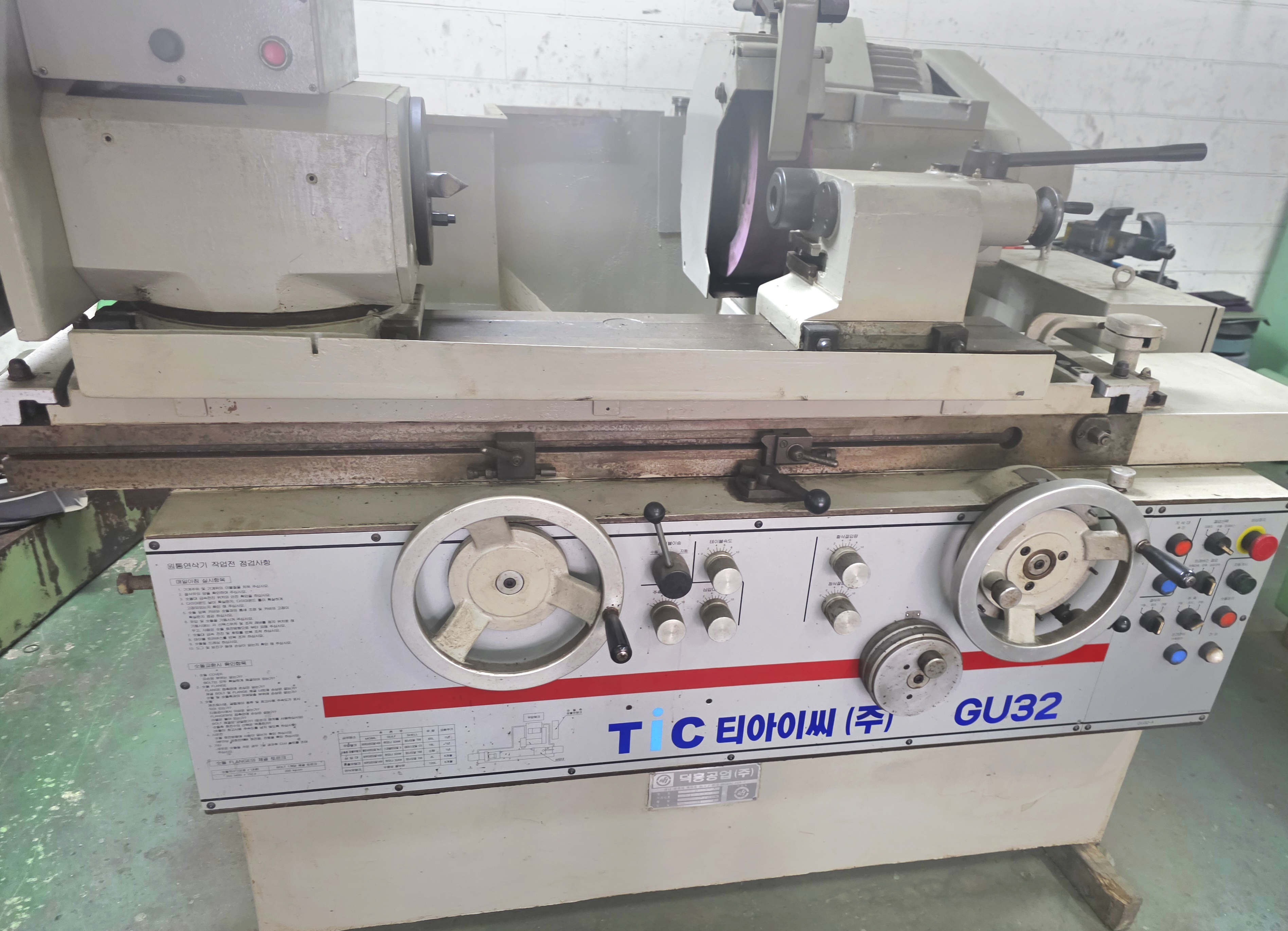

TiC 티아이씨 GU32 모델명이 표시된 원통연삭기 전면 명판 사진



GU32 모델 표기는 장비 식별에서 어떤 의미가 있을까?

전면부에 TiC 티아이씨(주) 표기와 GU32 모델명이 확인되며, 이 이미지는 장비 식별용 사진으로 사용하기 적합합니다. 중고기계를 검토할 때 모델명은 기본 확인 기준이 되며, 같은 원통연삭기라도 모델에 따라 센터 간 거리, 연삭 가능 범위, 조작 방식, 설치 조건이 달라질 수 있습니다.

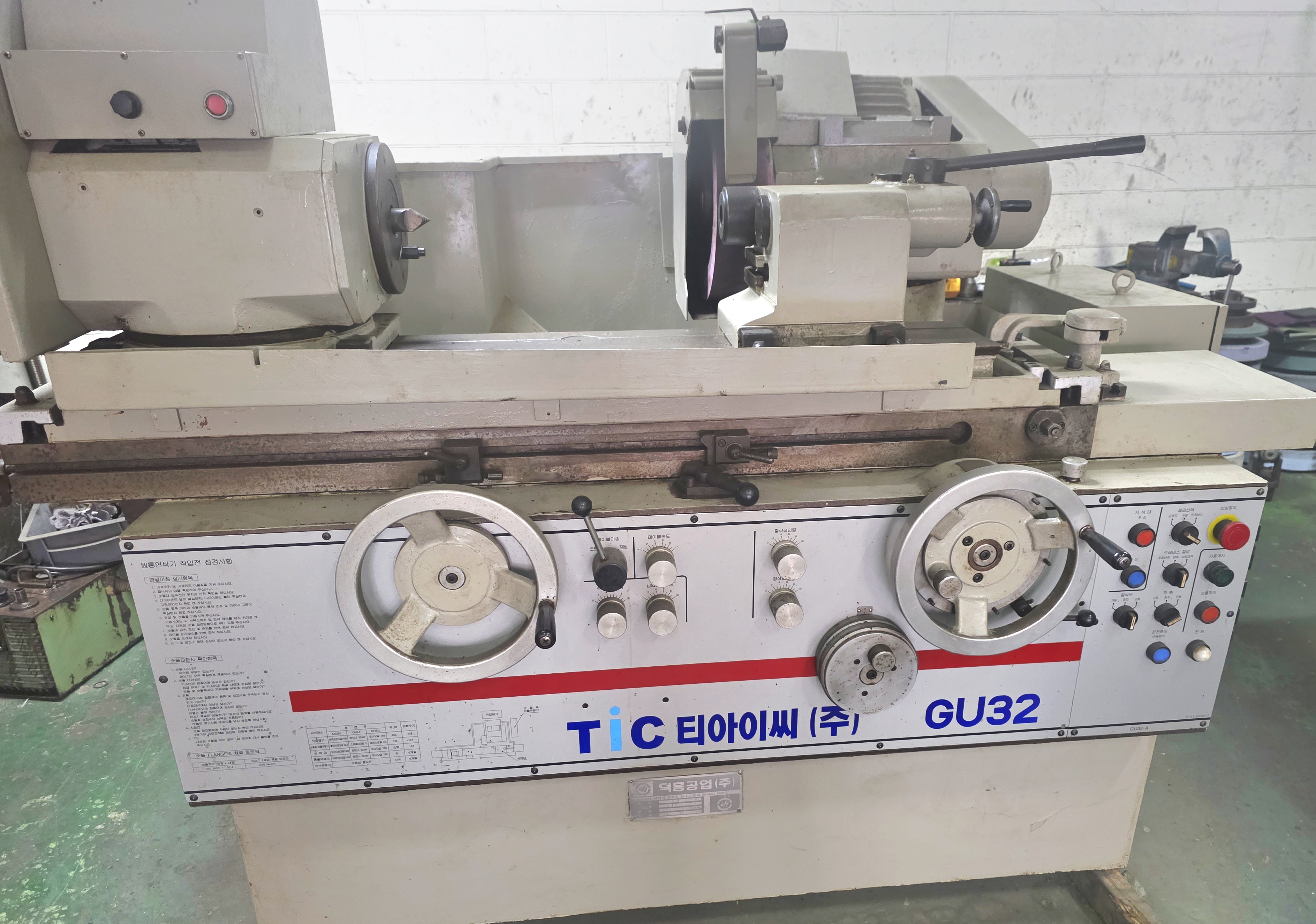

전체 외관과 베드 주축대 숫돌대 배치 확인 사진



중고 원통연삭기에서 전체 외관은 어떻게 봐야 할까?

장비 전체 배치를 확인하기 좋은 이미지로, 좌측 주축대, 중앙 베드, 우측 숫돌대와 심압대 방향 구조, 전면 조작부가 함께 보입니다. 원통연삭기는 공작물을 지지하는 축선과 숫돌대의 접근 상태가 중요하기 때문에, 전체 외관을 볼 때도 도장 상태만 보기보다 베드면, 이송부, 센터 지지 구조를 함께 보는 것이 필요합니다. 사진상 일부 사용감과 오염 흔적은 보이지만, 장비 상태를 단정하기보다 전면 핸들의 움직임, 테이블 이송, 주축대와 심압대 정렬, 숫돌대 주변 유격 여부를 현장에서 확인하는 기준으로 삼는 것이 안전합니다.



기계의 구조설명을 이해하기 쉽게 설명하였으며 이를 참고하여 작성했습니다.

---

결론

• GU32 원통연삭기는 원통형 부품의 외경 마무리 공정에서 검토할 수 있는 장비입니다.
• 황삭절입량과 정삭절입량 다이얼이 보여 수동 절입 구조를 설명하기에 좋습니다.
• 샤프트연마와 핀연삭은 장비명이라기보다 작업 예시로 볼수 있어 이외 작업도 고려할 수 있습니다.
• 중고 장비 확인 시 베드, 주축대, 심압대, 숫돌대, 전면 핸들 반응을 함께 봐야 합니다.
