원형 부품은 겉보기와 달리 외경의 균일함과 회전 중심이 중요합니다. 선반이나 일반 절삭 후에도 치수 마감이 필요한 경우가 있어 원통연삭기의 역할이 필요합니다. 이번 중고 장비는 KONDO MACHINE WORKS에서 제작된 Hi-Glos 450으로 확인되는 일본 콘도 소형 원통연삭기이며, 핀류와 샤프트류 정밀 마감 공정 관점에서 살펴볼 수 있습니다.





---

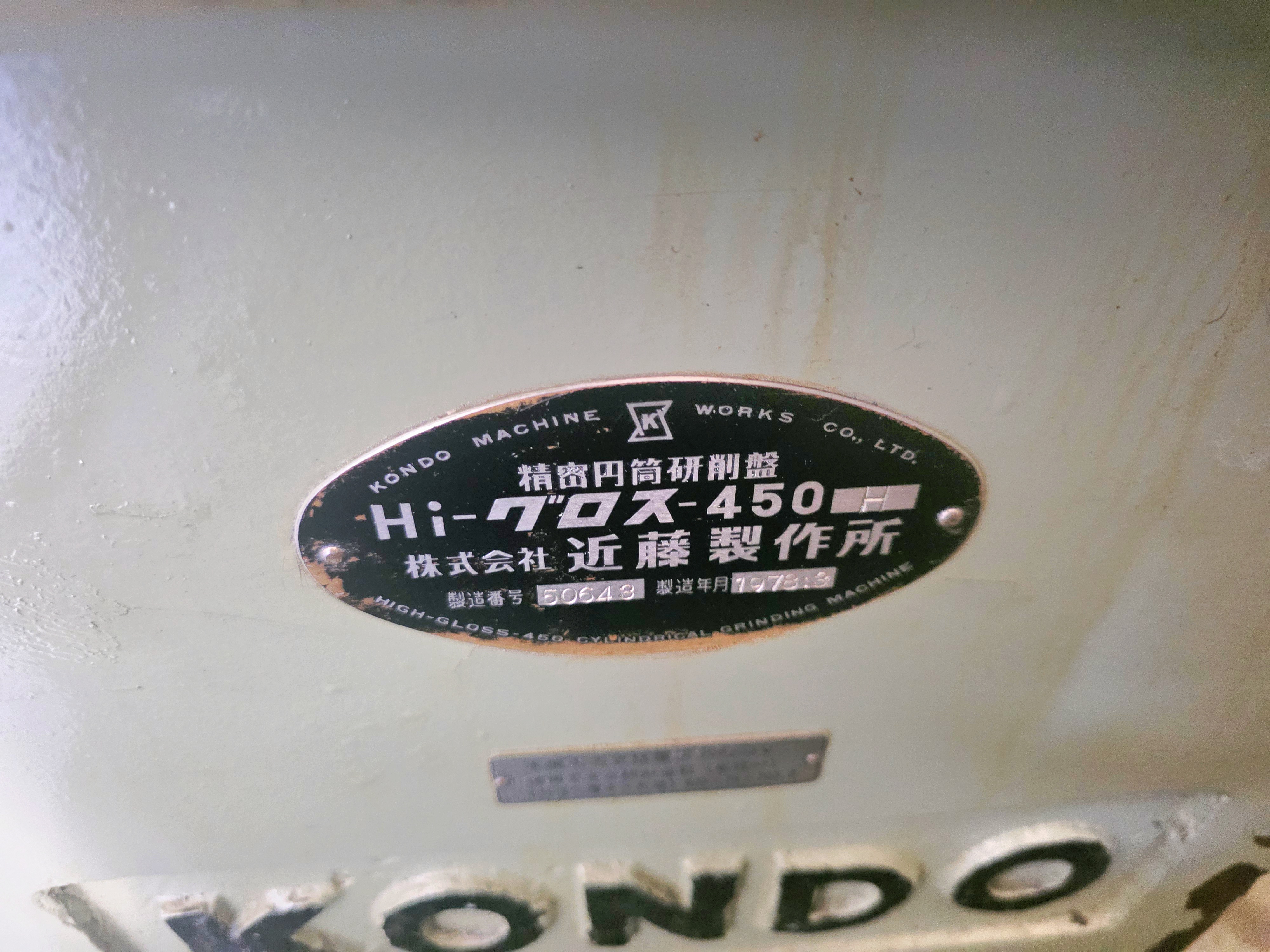

KONDO MACHINE WORKS Hi-Glos 450 원통연삭기 명판 사진

이 장비는 어떤 정밀가공 장비로 볼 수 있나요?

사진 속 장비가 일본 콘도 계열의 원통연삭기라는 기본 식별은 가능합니다. 정밀 부품 가공에서 장비 식별이 중요한 이유는 단순히 제조사를 알기 위해서가 아니라, 어떤 방식의 연삭 구조를 가진 장비인지 파악하는 출발점이 되기 때문입니다.



원통연삭기 연삭숫돌과 작업 영역 근접 사진

원통연삭기는 왜 일반 그라인딩과 역할이 다른가요?

연삭숫돌과 공작물이 위치하는 작업 영역이 함께 보입니다. 일반 그라인딩이 표면의 거친 부분을 깎아내는 작업에 가깝다면, 원통연삭기는 원형 공작물을 회전시키면서 외경을 일정하게 다듬는 공정에 가깝습니다. 이 차이 때문에 원통연삭기는 단순한 표면 정리보다 샤프트, 핀, 원형 부품의 정밀 마감 작업에서 더 의미가 있습니다.

KONDO Hi-Glos 450 소형 원통연삭기 전면 전체 구조 사진

소형 원통연삭기가 필요한 이유는 무엇인가요?

사진 속 장비는 대형 설비처럼 넓은 공간을 차지하는 형태가 아니라, 비교적 낮고 길게 구성된 소형 원통연삭기 형태로 보입니다. 이런 장비는 대형 소재보다는 작은 원형 부품, 축류, 핀류처럼 세밀한 마감이 필요한 작업에 맞춰 살펴보기 좋습니다. 공작물이 작다고 해서 정밀도가 덜 중요한 것은 아니며, 오히려 작은 부품일수록 외경 차이나 표면 상태가 조립 품질에 영향을 줄 수 있습니다.

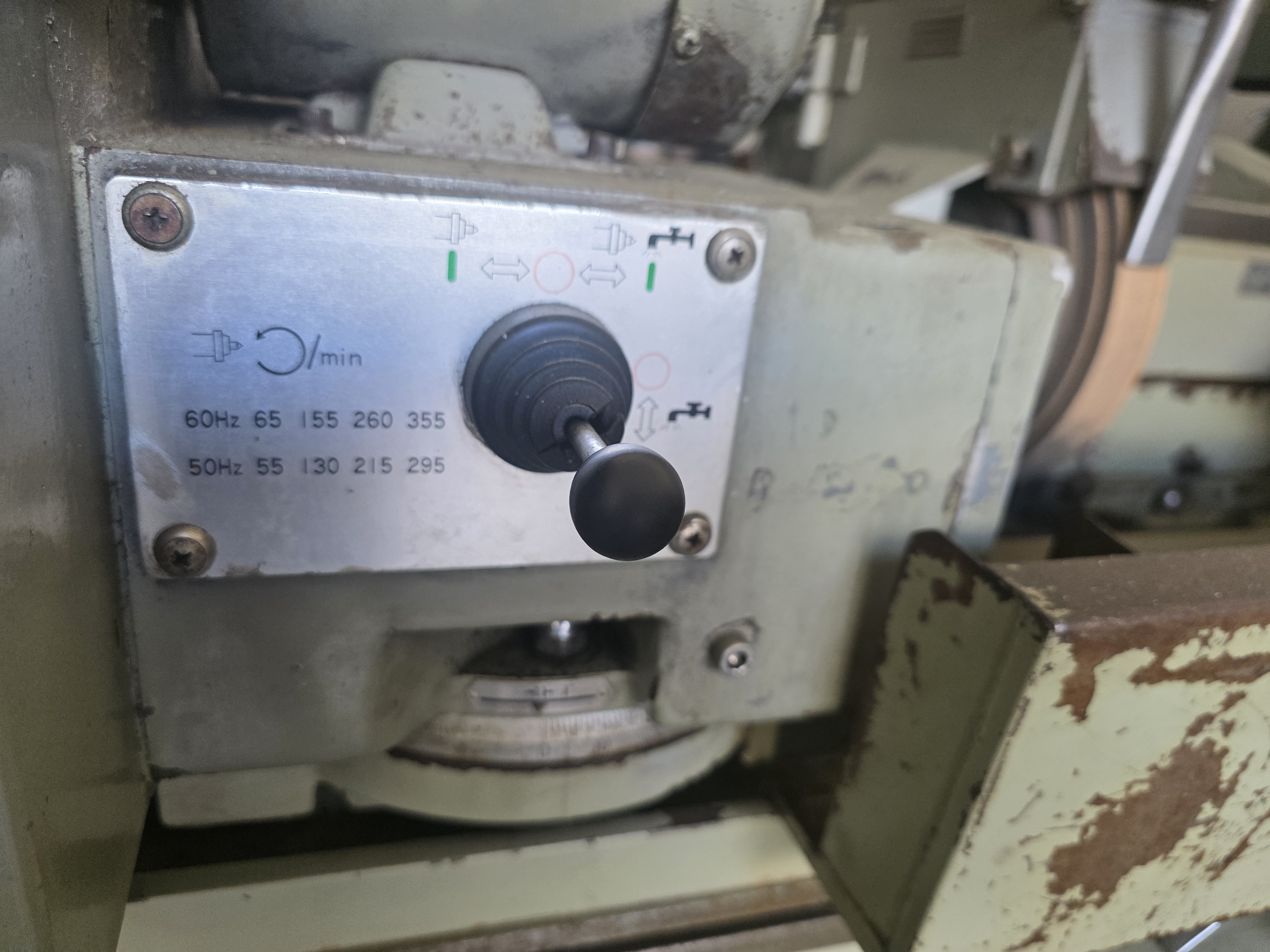

주축대 측 회전수 표기와 선택 레버가 보이는 원통연삭기 조작부 사진

회전 조건 표기는 정밀가공에서 어떤 의미가 있나요?

주축대 측 조작부에는 50Hz와 60Hz 기준의 회전수 표기가 확인됩니다. 원통연삭에서는 공작물의 회전 조건과 연삭숫돌의 접촉 상태가 함께 맞아야 안정적인 표면 마감으로 이어질 수 있습니다. 사진만으로 실제 회전 상태를 판단할 수는 없지만, 이런 표기부는 장비가 단순한 연마 장치가 아니라 회전 조건을 고려하는 원통연삭 장비라는 점을 보여줍니다.

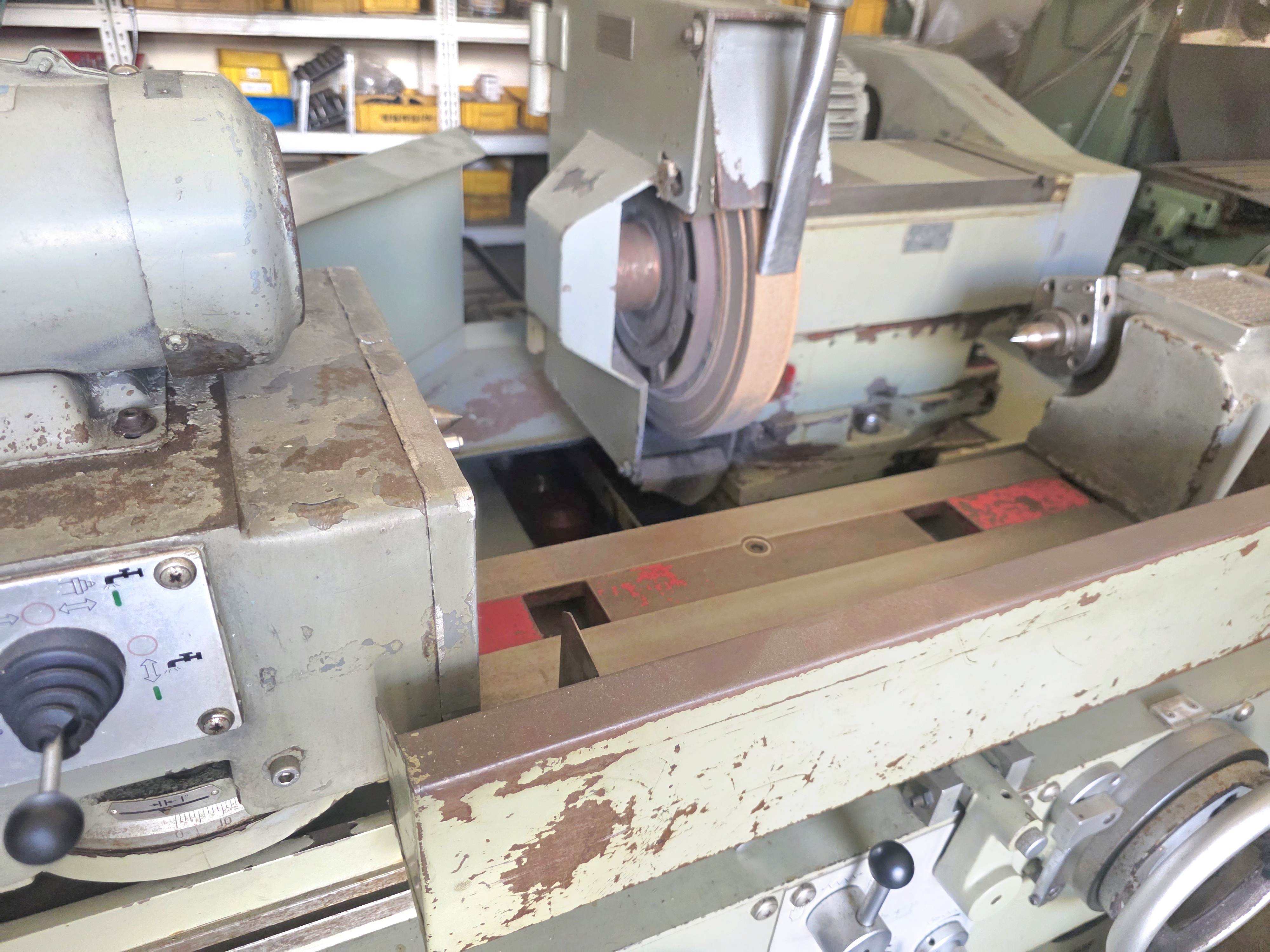

양쪽 센터와 원통연삭기 작업 영역이 보이는 측면 사진

핀이나 샤프트류 가공에서 지지 구조가 중요한 이유는 무엇인가요?

사진에서는 양쪽에서 공작물을 잡아주는 형태의 센터 구조가 확인됩니다. 핀이나 샤프트처럼 길이가 있는 원형 부품은 한쪽만 고정하면 회전 중 흔들림이 생길 수 있기 때문에, 안정적인 지지 구조가 중요합니다. 이 장비를 핀연삭이나 샤프트류 외경 마감 관점에서 볼 수 있는 이유도 이런 지지 구조와 연삭숫돌 배치가 함께 확인되기 때문입니다.

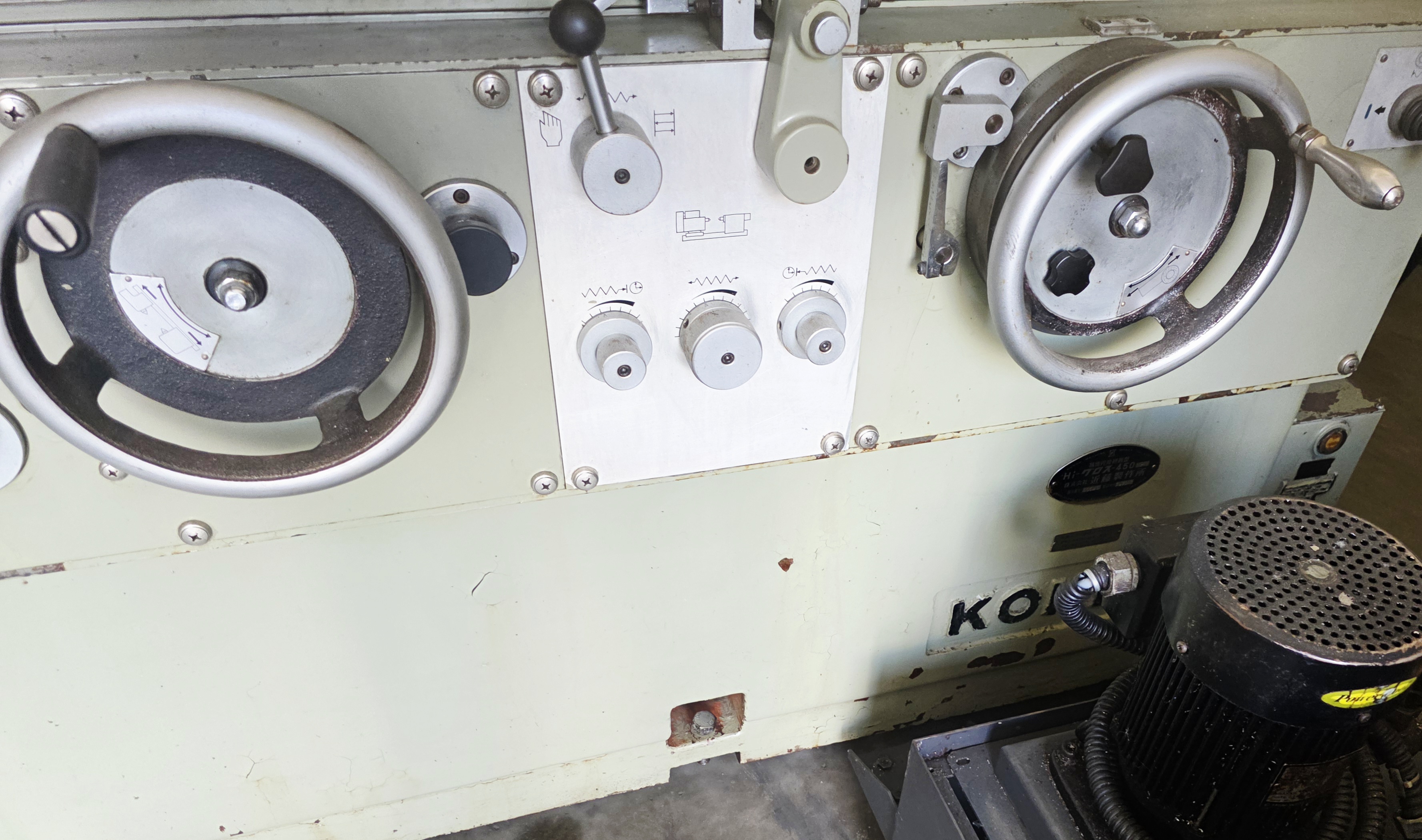

원통연삭기 중앙 조작 패널과 이송 방향 표시 사진

이송 조작부는 정밀 마감과 어떻게 연결되나요?

중앙 조작 패널에는 레버와 다이얼, 이송 방향을 나타내는 표시가 함께 보입니다. 원통연삭은 숫돌이 공작물에 닿는 위치와 이동 흐름이 중요하므로, 이송 조작부는 단순한 편의 장치가 아니라 마감 품질과 연결되는 부분입니다. 사진만으로 기능을 모두 확정할 수는 없지만, 이 장비가 작업 위치와 이송 조건을 조절하는 구조를 갖추고 있다는 점은 확인됩니다.

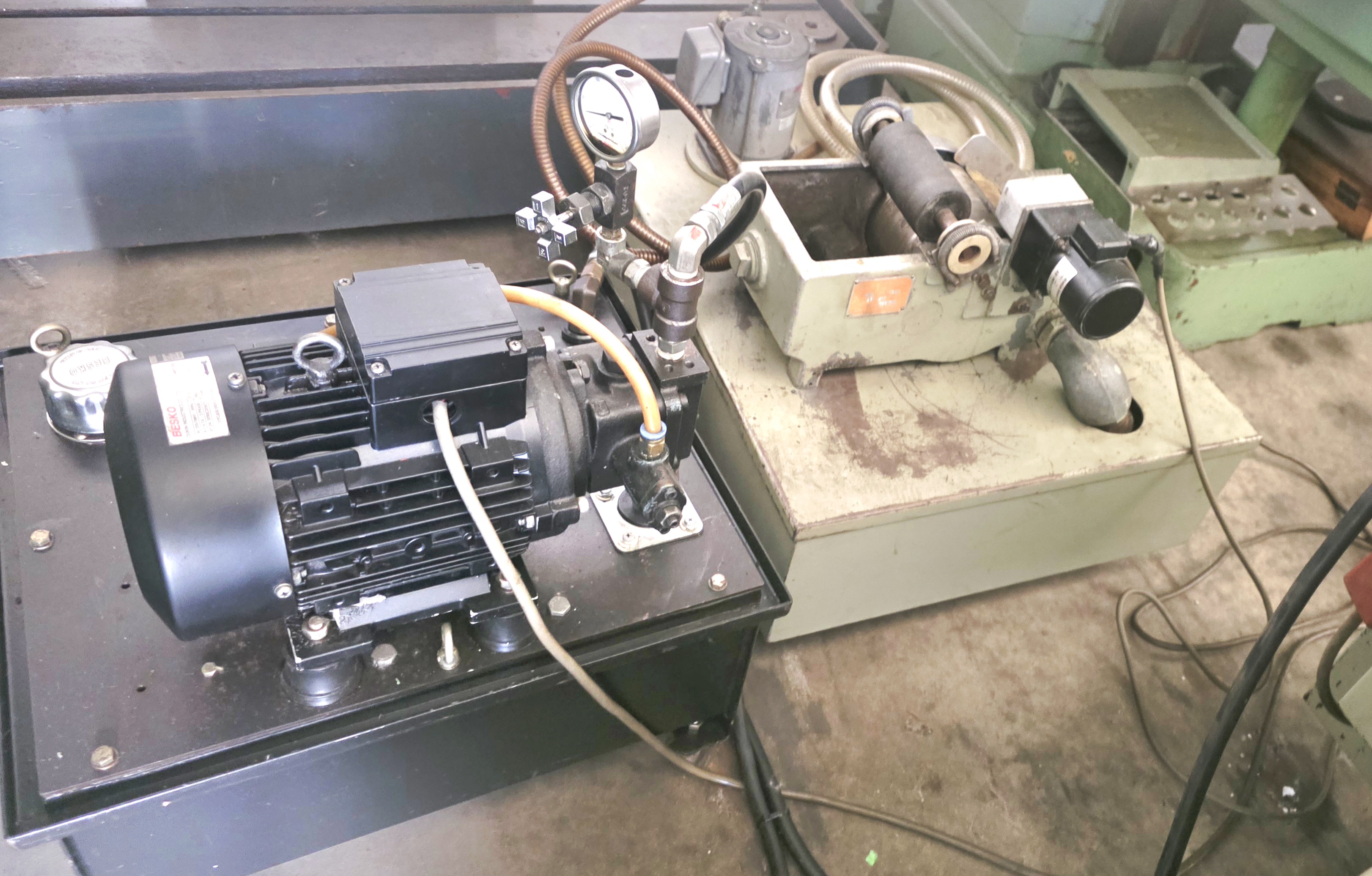

모터와 압력계, 호스가 연결된 원통연삭기 별도 유압 유니트 사진

주변 유니트는 왜 장비의 작업 흐름과 함께 보아야 하나요?

모터, 압력계, 배관과 호스가 연결된 모습이 보입니다. 유압 유니트로 보이는 이런 장치는 본체의 이송이나 작동 보조와 관련될 수 있으므로, 원통연삭기의 작업 흐름을 이해할 때 함께 보아야 합니다. 본체만 독립적으로 보는 것보다 주변 장치가 어떤 방식으로 구성되어 있는지 확인하면, 이 장비가 실제 작업 설비로 어떻게 연결되는지 파악하는 데 도움이 됩니다.

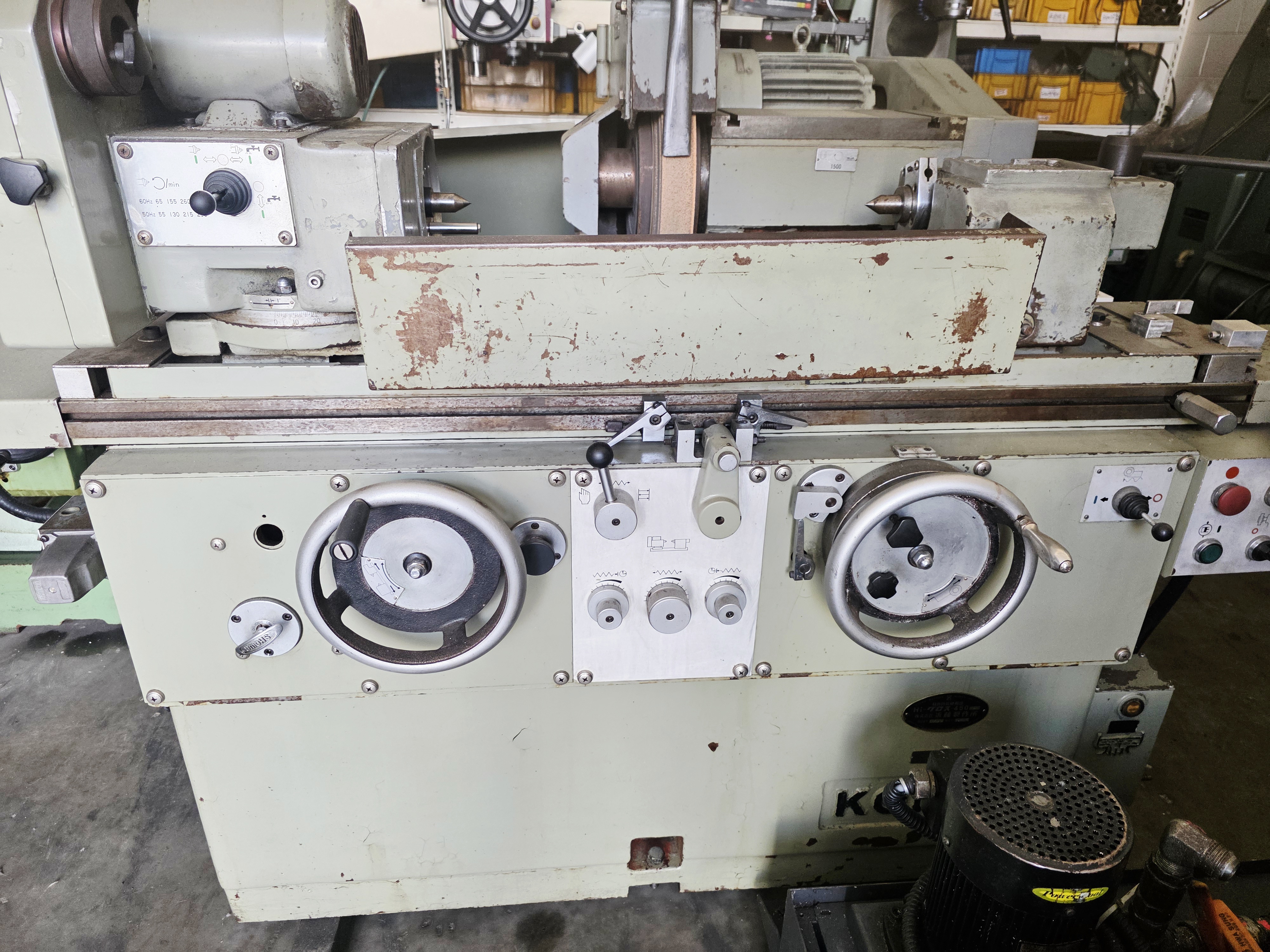

소형 원통연삭기 전면 핸들과 하부 조작부 근접 사진

수동 핸들 구조는 어떤 작업에 어울리나요?

전면에는 좌우로 분리된 핸들이 배치되어 있습니다. 이런 수동 조작 구조는 자동 생산라인처럼 빠른 반복 생산을 강조하기보다는, 작업자가 공작물 상태를 보면서 위치와 이송을 조정하는 작업에 어울립니다. 소량 부품, 보수 가공, 핀류나 샤프트류의 정밀 마감처럼 작업 조건을 세밀하게 확인해야 하는 경우에는 이런 조작 방식이 장비의 성격을 보여주는 단서가 됩니다.



원통연삭기 본체 위 소형 보조 조작 박스와 검은색 노브 사진

보조 조작부는 어떤 관점에서 보아야 하나요?

본체 위에 놓인 소형 박스와 검은색 노브가 확인됩니다. 다만 기계 작동에 정확한 기능은 현장 확인이 필요합니다.



티스토리에서는 영상 첨부가 중지되었습니다

시운전 부분에서는 기계의 핸들이 돌아가는 부분과 소리를 참고하실 수 있습니다

---

[결론]

• 원통연삭기는 원형 부품의 외경 마감과 정밀가공에 쓰입니다.
• 사진 속 장비는 일본 KONDO사의 Hi-Glos 450입니다.
• 핀류, 샤프트류, 축류 가공 관점에서 살펴볼 수 있습니다.
• 실제 정밀도와 작동 상태는 현장 확인이 필요합니다.
